Différentiel type A ou F pour borne à La Rochelle
Un différentiel type A ou F est le dispositif de protection qui coupe l'alimentation de votre borne de recharge en cas de fuite de courant, pour éviter l'électrocution et l'incendie. Sur une installation de recharge à La Rochelle, ce petit appareil placé dans le tableau électrique conditionne la sécurité de toute la ligne. Le choisir au hasard, c'est s'exposer à des déclenchements intempestifs, voire à une protection qui ne joue pas son rôle face aux courants particuliers générés par une voiture électrique. Voici comment trancher entre type A et type F, ce que la norme impose, et pourquoi ce détail change tout.
Qu'est-ce qu'un différentiel et pourquoi il est obligatoire

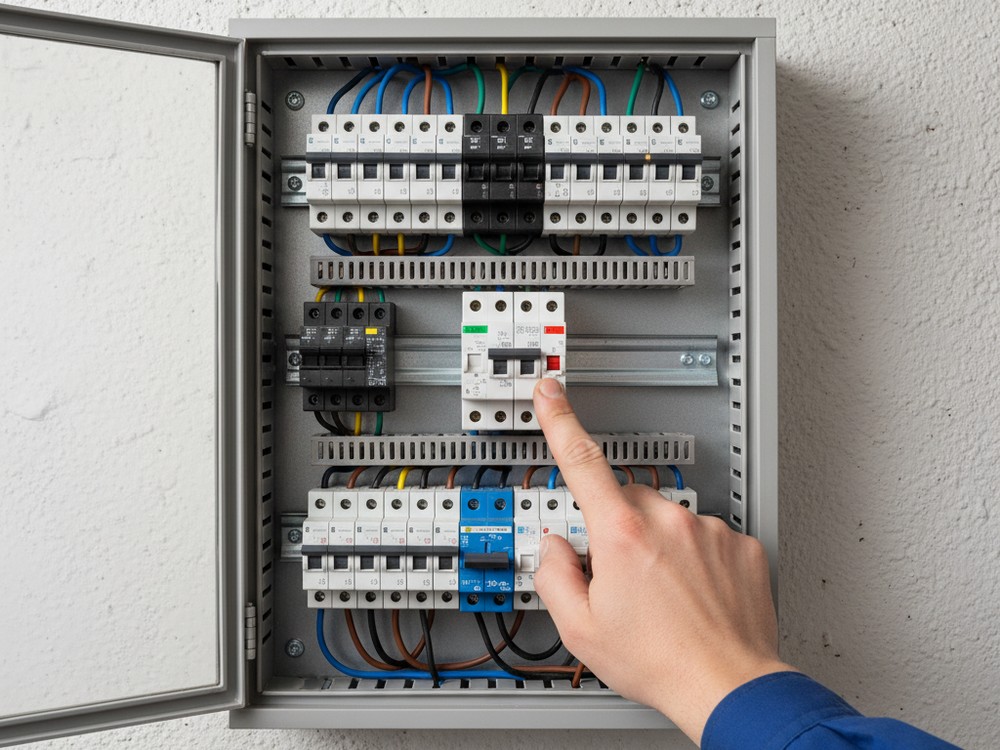

Le différentiel surveille en permanence la différence entre le courant qui part vers votre borne électrique et celui qui revient. Quand cet équilibre se rompt, par exemple parce qu'une partie du courant s'échappe vers la terre à travers un défaut d'isolement, l'appareil coupe en quelques millisecondes. C'est ce qui protège une personne qui toucherait une pièce métallique sous tension.

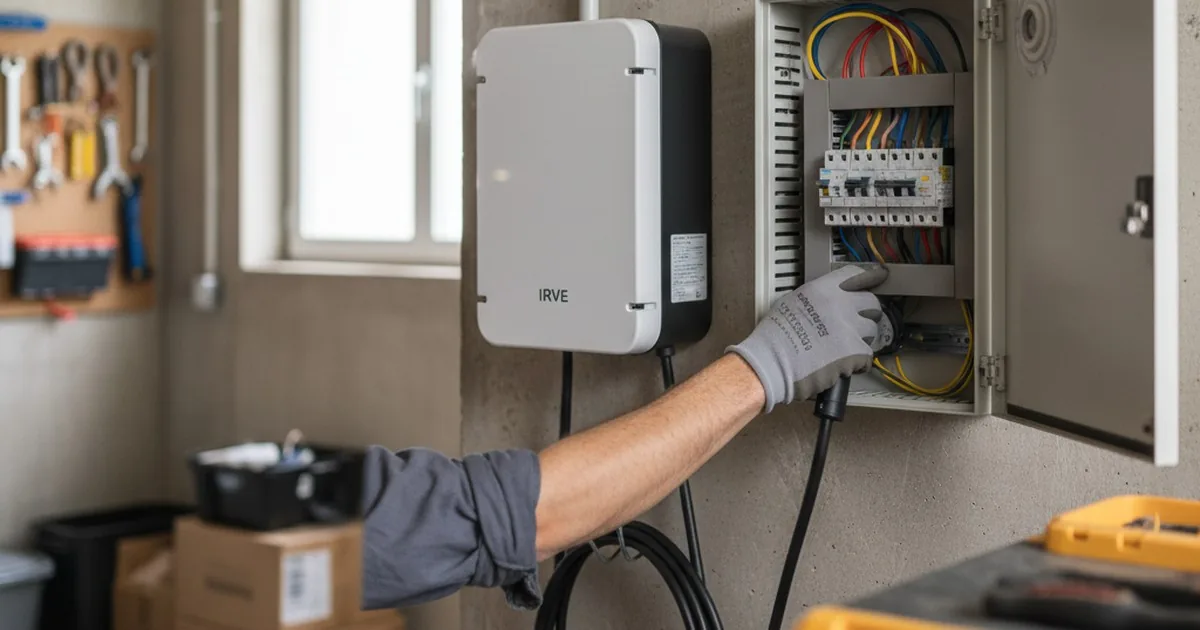

Pour une ligne dédiée à une wallbox, la norme NF C 15-100 et le guide UTE C 15-722 imposent un différentiel d'une sensibilité de 30 mA, réservé à ce seul circuit. Pas question de brancher la borne derrière le différentiel qui protège aussi vos prises de cuisine : la recharge mérite sa propre protection dédiée, son propre disjoncteur, sa propre ligne.
Ce que dit la NF C 15-100 pour la recharge
La règle de base tient en quelques points incontournables pour toute installation de borne pour voiture électrique :
- Une ligne dédiée tirée directement du tableau, sans dérivation vers d'autres usages.
- Un disjoncteur de protection calibré selon la puissance de la borne, souvent 32 A pour du 7,4 kW monophasé.
- Un différentiel 30 mA dédié, de type adapté au matériel installé.
- Une mise à la terre conforme, vérifiée avant la mise en service.
- Une étude préalable réalisée par un installateur certifié IRVE dès que la puissance dépasse 3,7 kW.
Ce dernier point n'est pas une formalité : la certification IRVE est exigée pour prétendre aux aides et pour respecter le décret encadrant la pose des bornes au-delà de 3,7 kW.
Différentiel type A ou type F : la vraie différence
Le cœur du sujet tient à la nature du courant de fuite que chaque différentiel sait détecter. Une voiture qui se recharge n'est pas une simple résistance : son chargeur embarqué contient de l'électronique de puissance qui peut générer des courants de fuite particuliers, à fréquence variable ou avec une composante continue.
Le type A, le standard domestique
Le différentiel de type A détecte les fuites en courant alternatif et les courants pulsés avec composante continue jusqu'à un certain niveau. C'est la protection courante des circuits modernes d'une maison, plaques de cuisson, lave-linge, prises. Pour une borne électrique, le type A ne suffit qu'à une condition : que la wallbox intègre elle-même une détection des courants de défaut continus, le fameux dispositif DC 6 mA. Beaucoup de bornes récentes l'embarquent, et le constructeur le précise dans sa fiche technique.
Le type F, taillé pour les charges électroniques
Le différentiel de type F va plus loin. Il gère les mêmes défauts que le type A, plus les courants de fuite à fréquences mixtes, typiques des appareils pilotés par variateur ou électronique de puissance. Il tolère aussi une légère composante continue sans déclencher à tort. Concrètement, le type F encaisse mieux les particularités d'un chargeur embarqué de VE et limite les coupures intempestives qui agacent tant les conducteurs.
Quand l'un ou l'autre s'impose
La logique est simple. Si la borne intègre la détection 6 mA DC, un type A suffit réglementairement. Si elle ne l'intègre pas, il faut soit un type B, soit un type A complété d'un module RDC-DD, soit un type F lorsque le profil de défaut le justifie. Un installateur certifié à La Rochelle lit la fiche technique de votre matériel avant de trancher, jamais l'inverse.
Tableau comparatif type A, F et B pour une borne
| Critère | Type A | Type F | Type B |
|---|---|---|---|
| Courant alternatif | Oui | Oui | Oui |
| Courant pulsé avec composante continue | Oui (jusqu'à 6 mA) | Oui, tolérance accrue | Oui |
| Fuites à fréquences mixtes | Non | Oui | Oui |
| Courant continu lisse | Non | Non | Oui |
| Usage borne avec détection 6 mA intégrée | Adapté | Adapté, plus stable | Surdimensionné |
| Usage borne sans détection DC | Insuffisant seul | Selon profil | Recommandé |
| Coût indicatif | Le plus économique | Intermédiaire | Le plus élevé |
Le type B reste la protection la plus complète, mais aussi la plus chère. On le réserve aux cas où aucune détection DC n'est présente dans la borne et où le contexte l'exige, certaines bornes en courant continu rapide par exemple.
Comment choisir selon votre situation à La Rochelle
Le bon différentiel dépend autant du matériel que du lieu d'installation. Un pavillon à La Rochelle n'a pas les mêmes contraintes qu'une copropriété du centre ou qu'un parking d'entreprise en zone d'activité.

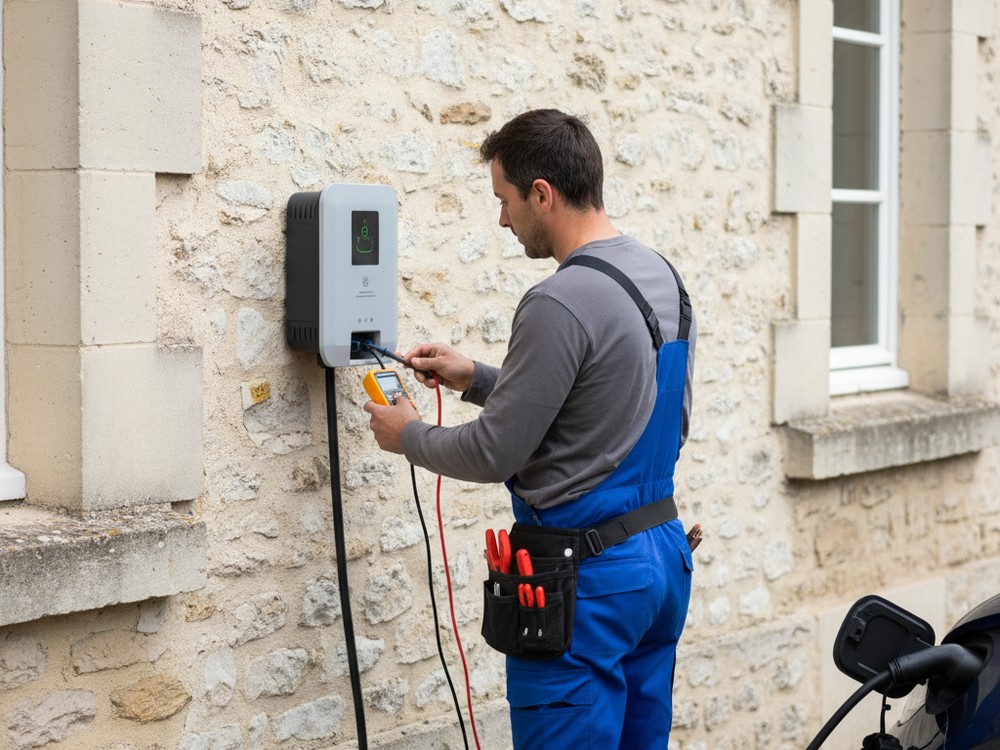

Chez le particulier en maison individuelle
La majorité des wallbox grand public, qu'il s'agisse d'un modèle Wallbox, EVBox ou Schneider, intègrent la détection 6 mA DC. Dans ce cas, un différentiel type A dédié 30 mA fait le travail et reste le choix le plus raisonnable côté budget. Un client à La Rochelle qui avait subi des coupures à répétition avec une protection mal choisie a vu le problème disparaître après pose d'un type F adapté à son chargeur ancien sans détection interne.

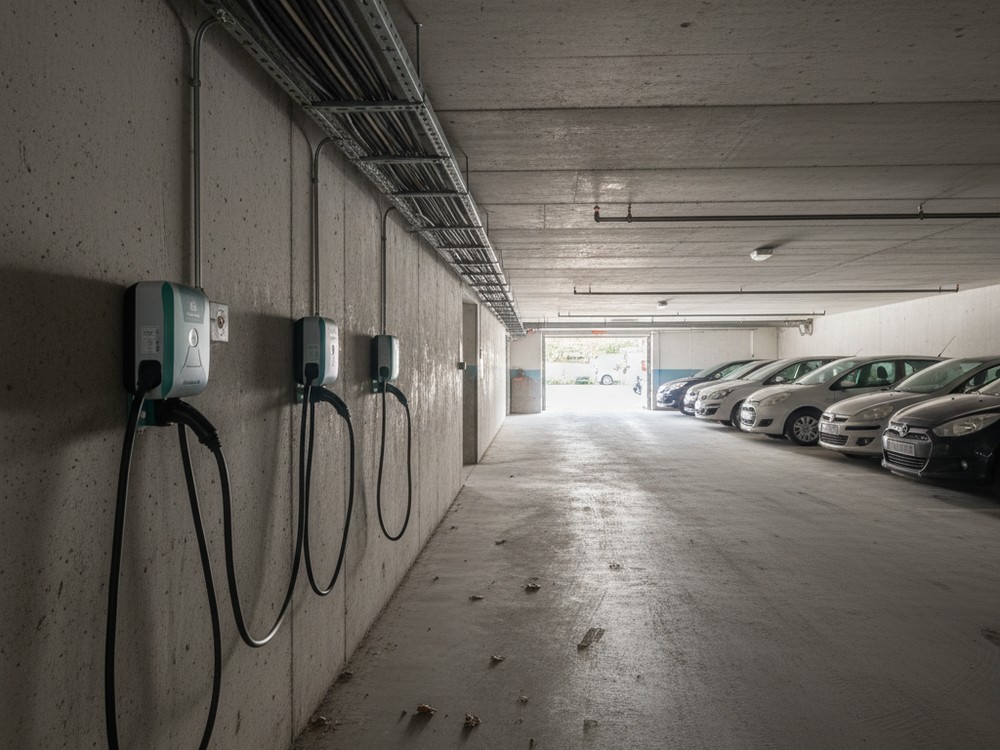

En copropriété, droit à la prise
Le droit à la prise vous autorise à équiper votre place de parking, même contre l'avis initial du syndic, sous réserve de respecter la procédure. La protection différentielle doit alors s'intégrer à un tableau souvent partagé. Le choix du type se fait borne par borne, en tenant compte de l'installation collective et de la sélectivité, pour qu'un défaut sur une borne ne coupe pas tout l'immeuble.
En entreprise, flotte et parking pro
Sur un parc de bornes communicantes en OCPP, supervisées à distance, la stabilité prime. Les déclenchements intempestifs immobilisent des véhicules de service. Le type F ou la combinaison type A plus détection DC séduit les gestionnaires de flotte qui veulent fiabiliser leur recharge tout en maîtrisant le coût par point.
Prix indicatifs d'une installation conforme
Le différentiel ne représente qu'une ligne du devis, mais le choix du type pèse sur le total. Quelques repères prudents, pose comprise :
- Borne 7,4 kW chez un particulier à La Rochelle, protection type A dédiée : de 1 000 à 2 500 € selon la distance au tableau et le passage de câble.
- Installation en copropriété avec infrastructure collective : 1 200 à 2 500 € par point, hors travaux de génie civil partagés.
- Parc de bornes pour flotte en parking professionnel : de 10 000 à 50 000 € selon le nombre de points, la supervision et le raccordement Enedis.
- Surcoût d'un type F ou type B par rapport à un type A : quelques dizaines à quelques centaines d'euros par ligne.
Un type B coûte cher. Le poser systématiquement par excès de prudence alourdit la facture sans bénéfice quand la borne intègre déjà sa détection DC.
Les aides qui réduisent la note
Plusieurs dispositifs allègent le coût d'une borne de recharge électrique posée par un professionnel certifié.
- Le crédit d'impôt de 75 % sur la fourniture et la pose d'une borne à domicile, plafonné, accessible aux particuliers en résidence principale comme secondaire.
- Le programme ADVENIR, qui finance une partie des installations en copropriété et sur les parkings d'entreprise ouverts ou non au public.
- Une TVA réduite sur la pose en logement de plus de deux ans.
Ces aides exigent toutes une pose par un installateur IRVE. Un différentiel mal dimensionné ou une ligne non conforme peuvent faire capoter l'éligibilité, raison de plus pour confier le tableau à un professionnel.
Les erreurs à éviter avec la protection différentielle
Certaines maladresses reviennent souvent et coûtent cher en interventions répétées.
- Brancher la borne derrière un différentiel déjà occupé par d'autres circuits, ce qui viole la règle de la ligne dédiée.
- Choisir un type A sans vérifier que la wallbox embarque bien la détection 6 mA DC.
- Poser un type B par défaut, en payant pour une protection inutile.
- Oublier de tester le bouton test après installation et lors de l'entretien annuel.
- Sous-calibrer le disjoncteur amont par rapport à la puissance réelle de charge.
La détection DC intégrée d'une borne pour voiture électrique vieillit, comme tout composant. Un contrôle périodique du tableau et un test du différentiel font partie d'un entretien sérieux.
Foire aux questions
Un type F est-il toujours mieux qu'un type A ?
Non. Si votre borne intègre la détection 6 mA DC, un type A dédié 30 mA est conforme et suffisant. Le type F apporte surtout une meilleure tolérance aux défauts complexes et limite les coupures intempestives sur certaines configurations.
Puis-je réutiliser le différentiel existant de mon tableau ?
La recharge impose une ligne et une protection dédiées. Réutiliser un différentiel partagé n'est pas conforme et expose à des déclenchements gênant tout le logement.
Le type B est-il interdit pour le domestique ?
Il n'est pas interdit, simplement souvent superflu. Il devient pertinent pour certaines bornes en courant continu ou dépourvues de toute détection DC interne.
Qui choisit le type sur mon installation ?
L'installateur certifié IRVE, après lecture de la fiche technique de la borne et analyse de votre tableau à La Rochelle. C'est lui qui engage sa responsabilité sur la conformité.
Quand appeler un professionnel et demander un devis
Le choix entre différentiel type A et type F n'a rien d'anodin : il décide de la sécurité des personnes, de la fiabilité de vos recharges et de l'éligibilité aux aides. Dès que la puissance dépasse 3,7 kW, la pose par un installateur certifié IRVE devient incontournable, et la lecture précise de la fiche technique de votre wallbox conditionne le bon dispositif. Plutôt que de tâtonner avec votre tableau, faites établir une étude par un professionnel à La Rochelle qui validera la ligne dédiée, la mise à la terre et le différentiel adapté à votre voiture électrique. Demandez un devis gratuit pour votre projet de borne de recharge, vous saurez exactement quelle protection installer et combien d'aides vous pouvez déduire.
