Quelle section de câble pour ma borne à La Rochelle

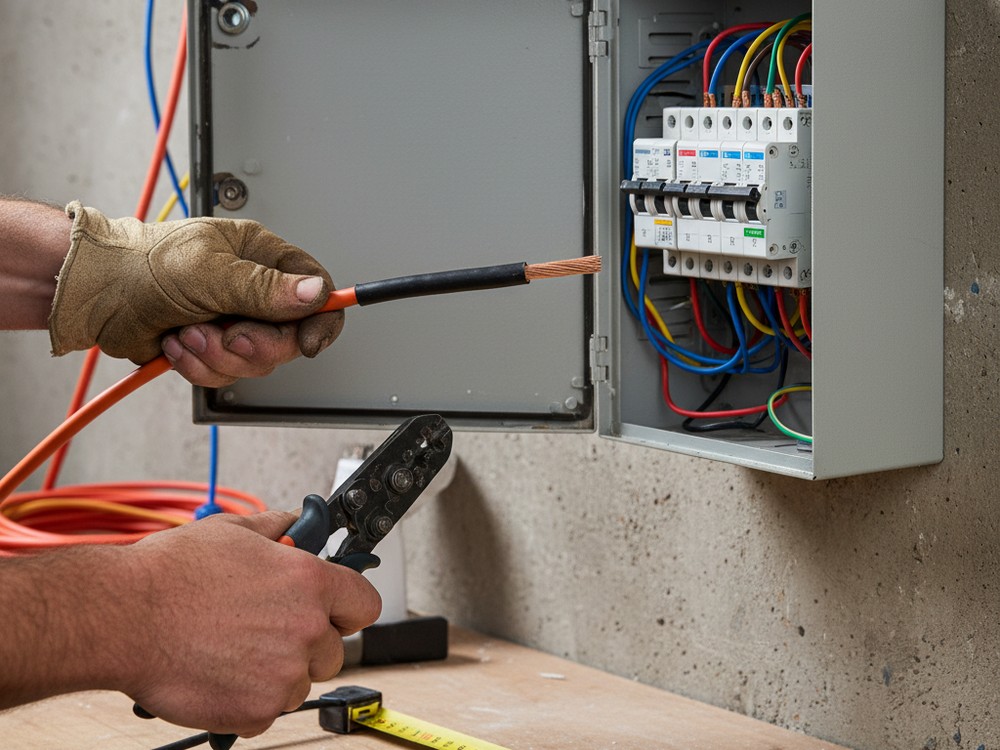

La section de câble pour une borne de recharge désigne le diamètre des conducteurs en cuivre (exprimé en mm²) qui alimentent votre borne électrique depuis le tableau divisionnaire. Ce choix n'a rien d'anodin : un câble sous-dimensionné chauffe, perd en tension et finit par déclencher des protections, voire par fondre. À La Rochelle, où les distances entre le tableau et le garage ou le parking peuvent vite atteindre 20 ou 30 mètres dans les maisons de ville comme dans les copropriétés du quartier des Minimes, le calcul de la section est souvent le point qui fait la différence entre une installation qui charge bien et une installation qui pose problème.
Pourquoi la section de câble conditionne tout le projet
Une borne de recharge tire un courant élevé pendant plusieurs heures d'affilée. Là où une prise de four débite par à-coups, une borne pour voiture électrique sollicite le câble en continu, parfois toute la nuit. Le conducteur doit donc supporter cette intensité sans s'échauffer au-delà de ce que tolère son isolant.
Deux phénomènes entrent en jeu. D'abord l'échauffement, lié à l'intensité qui circule : trop d'ampères dans un câble trop fin et la température monte dangereusement. Ensuite la chute de tension, qui dépend de la longueur du parcours. Plus le câble est long, plus la tension arrive affaiblie à la borne, ce qui réduit la puissance réellement disponible et fait travailler l'électronique dans de mauvaises conditions.
Un client du secteur de Lagord m'expliquait que sa première wallbox, posée par un bricoleur, chargeait deux fois plus lentement que prévu. Le coupable : un câble de 2,5 mm² tiré sur 28 mètres pour une borne de 7,4 kW. La chute de tension dépassait les limites admissibles. Une fois le câble repassé en 6 mm², le problème a disparu.
Les normes qui encadrent la section de câble d'une borne électrique
L'installation d'une borne de recharge électrique relève de la norme NF C 15-100 et de son amendement dédié à l'infrastructure de recharge. Le câble doit être dimensionné pour que la chute de tension reste sous un seuil précis et pour que l'intensité admissible du conducteur dépasse celle du circuit.
Les seuils de chute de tension
La règle de référence fixe la chute de tension maximale à 5 % pour un circuit dédié comme celui d'une borne. En pratique, beaucoup d'installateurs IRVE visent plus serré, autour de 3 %, pour garder une marge. C'est ce seuil qui pénalise les longues distances et impose souvent de monter d'un cran en section.
Protection différentielle et disjoncteur
Au-delà de la section, le circuit d'une borne VE exige un différentiel type A au minimum, ou type F selon le modèle, ainsi qu'un dispositif de détection du courant continu résiduel (intégré à la borne ou ajouté en amont). Le disjoncteur doit être calibré en cohérence avec la section retenue. Inutile de poser un câble de 6 mm² protégé par un disjoncteur 40 A : le couple section/protection doit être logique.
Comment se calcule la section selon la puissance
La puissance de la borne détermine l'intensité, qui détermine la section minimale avant correction pour la distance. Une borne monophasée de 7,4 kW appelle environ 32 A. Une borne triphasée de 11 kW ou 22 kW répartit la charge sur trois phases, ce qui change la donne.
Monophasé ou triphasé à La Rochelle
La plupart des maisons rochelaises sont alimentées en monophasé. Une borne électrique de 7,4 kW y est le standard confortable. Si votre logement dispose du triphasé, vous pouvez viser 11 ou 22 kW, ce qui réduit l'intensité par phase et autorise parfois une section plus modeste à puissance équivalente. Vérifiez votre abonnement Enedis avant de choisir : recharger en 22 kW sur un compteur de 6 kVA n'a aucun sens.
L'influence de la longueur du câble
C'est le paramètre que tout le monde sous-estime. Sur 5 mètres, une section calculée pour l'intensité suffit. Sur 25 ou 35 mètres, la chute de tension impose de surdimensionner. À chaque tranche de distance, on monte d'un cran : 6 mm², puis 10 mm², parfois 16 mm² pour les très longs parcours.
Tableau indicatif des sections selon puissance et distance
Ce tableau donne des ordres de grandeur pour du câble cuivre. Le calcul définitif doit toujours être validé par un installateur IRVE en fonction de votre installation réelle.
| Puissance borne | Type | Intensité | Distance < 15 m | Distance 15-30 m | Distance 30-50 m |
|---|---|---|---|---|---|
| 3,7 kW | Mono | 16 A | 2,5 mm² | 4 mm² | 6 mm² |
| 7,4 kW | Mono | 32 A | 6 mm² | 10 mm² | 16 mm² |
| 11 kW | Tri | 16 A/phase | 2,5 mm² | 4 mm² | 6 mm² |
| 22 kW | Tri | 32 A/phase | 6 mm² | 10 mm² | 16 mm² |
Vous remarquez que le triphasé permet de tirer plus de puissance avec une section identique au monophasé. C'est l'un de ses gros avantages quand la borne est éloignée du tableau.
Les paramètres qui modifient le calcul
La distance et la puissance ne suffisent pas. Plusieurs facteurs viennent affiner ou alourdir la section nécessaire.
- Le mode de pose : un câble enterré dans une gaine, encastré dans un mur ou posé à l'air libre ne dissipe pas la chaleur de la même façon, ce qui change son intensité admissible.
- La température ambiante : un garage non isolé exposé au soleil en été pénalise le câble par rapport à un cheminement frais.
- Le groupement de câbles : plusieurs conducteurs côte à côte dans la même gaine se chauffent mutuellement et imposent un déclassement.
- La nature du conducteur : le cuivre conduit mieux que l'aluminium, qui exige une section supérieure à intensité égale.
- La marge d'évolution : prévoir une seconde borne pour voiture électrique plus tard peut justifier de poser large dès le départ.
Un parcours qui traverse une cour, descend dans une cave puis remonte vers un parking comme on en voit dans le centre ancien de La Rochelle cumule parfois plusieurs de ces contraintes. D'où l'intérêt d'une visite technique avant de chiffrer.
Section de câble selon le contexte : maison, copropriété, entreprise
Maison individuelle

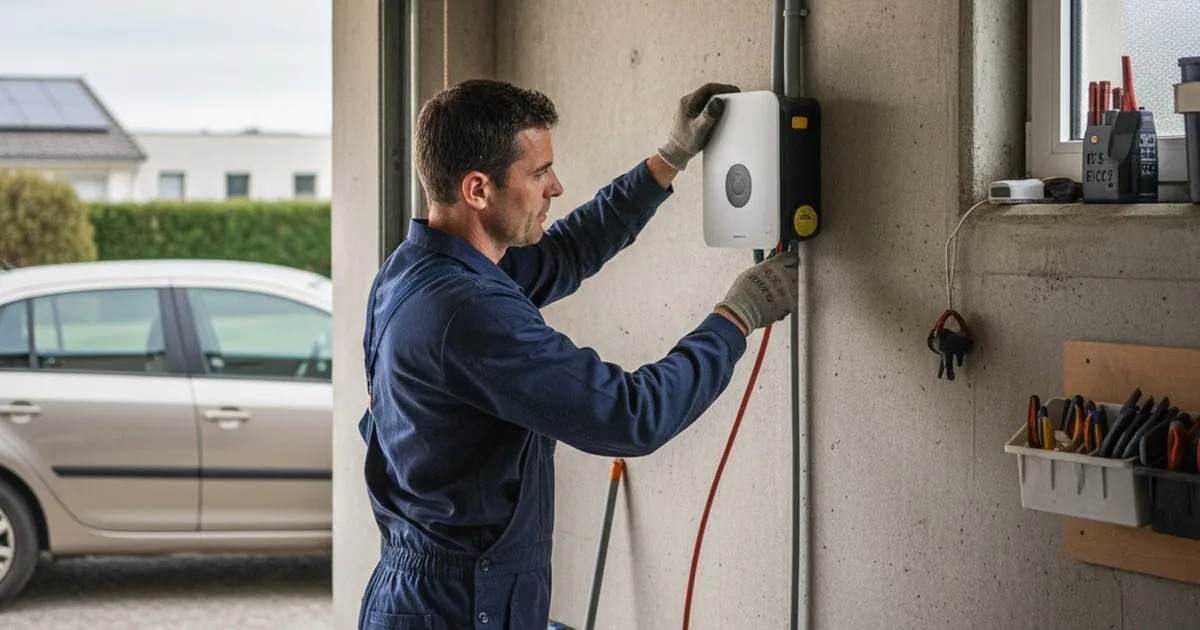

Le cas le plus simple. Tableau au garage, borne à quelques mètres : un 6 mm² couvre la majorité des installations 7,4 kW. Dès que le compteur est en façade et la borne au fond du jardin, la distance grimpe et le 10 mm² devient le minimum sérieux.
Copropriété

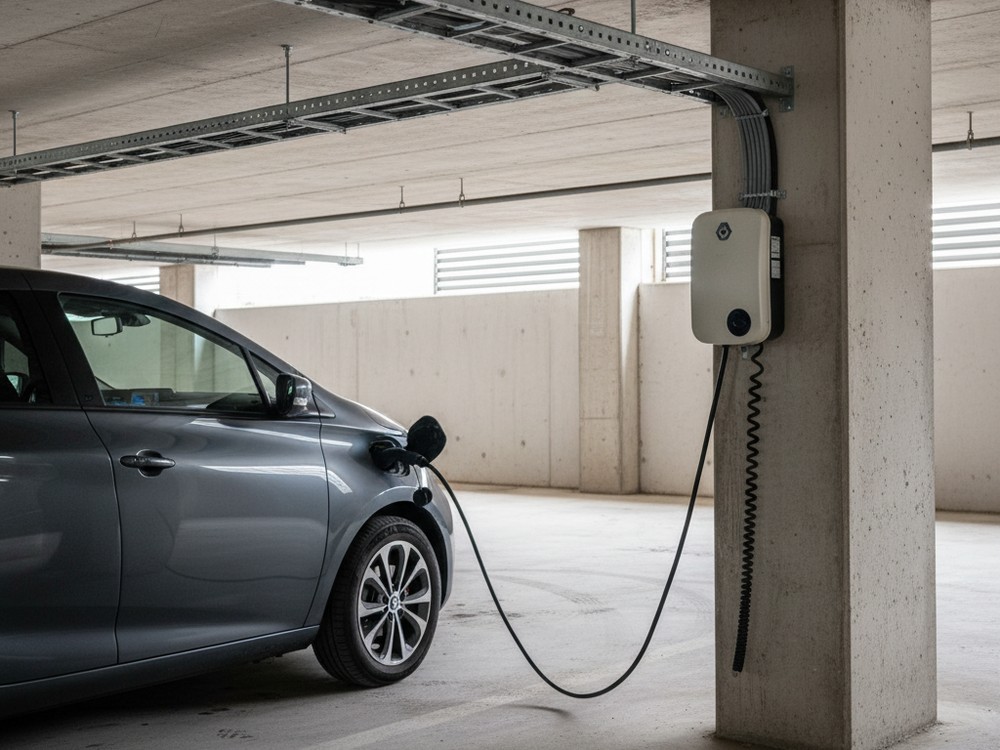

Ici les distances explosent. Entre le local technique et une place de parking en sous-sol, on dépasse vite 40 mètres. Le droit à la prise vous autorise à faire installer une borne électrique sur votre emplacement, mais le câble doit cheminer sur une infrastructure collective. Les sections retenues sont généreuses, et le dimensionnement anticipe souvent l'arrivée d'autres bornes pour les copropriétaires suivants.
Entreprise et flotte
Pour un parking professionnel à La Rochelle, on raisonne au niveau de l'installation entière. Plusieurs bornes simultanées impliquent une gestion dynamique de la puissance et des sections de câble principales très conséquentes, parfois en aluminium pour les longueurs importantes. Le pilotage en OCPP permet de répartir la charge sans surdimensionner à l'excès chaque départ.
Prix indicatifs liés à la section de câble
Le câble représente une part variable du devis, qui grimpe avec la distance et la section. Voici des fourchettes prudentes, pose comprise.
- Maison, borne 7,4 kW, parcours court : installation complète entre 1 000 et 1 800 € selon le matériel.
- Maison avec long cheminement et tranchée : 1 500 à 2 500 €, le terrassement pesant lourd.
- Copropriété, place en sous-sol : 1 200 à 2 500 € par emplacement raccordé sur infrastructure collective.
- Parking professionnel multi-bornes : de 10 000 à 50 000 € selon le nombre de points de charge et la longueur des câbles principaux.
Un câble en 10 ou 16 mm² coûte sensiblement plus cher qu'un 6 mm², et la main d'œuvre de tirage augmente avec la difficulté du parcours. C'est pourquoi deux maisons voisines peuvent avoir des devis très différents pour la même borne.
Les aides qui allègent la facture
Le dimensionnement correct du câble fait partie d'une installation aux normes, condition indispensable pour accéder aux aides.
| Aide | Bénéficiaire | Montant indicatif | Condition clé |
|---|---|---|---|
| Crédit d'impôt | Particulier (résidence) | Jusqu'à 75 % du coût, plafonné | Borne pilotable, pose par pro |
| Prime ADVENIR | Copropriété, entreprise | Part du coût HT, plafonnée | Installateur labellisé IRVE |
| TVA réduite | Particulier | Taux réduit sur la pose | Logement de plus de 2 ans |
L'installation par un professionnel certifié IRVE est exigée pour toute borne au-delà de 3,7 kW. C'est aussi la garantie que la section de câble et la chute de tension auront été calculées correctement.
Les erreurs à éviter sur le dimensionnement
- Reprendre un câble existant prévu pour un autre usage, sans vérifier sa section ni son état.
- Oublier la chute de tension et ne calculer que l'intensité, piège classique sur les longs parcours.
- Choisir une borne 22 kW sans triphasé adapté, ce qui rend la puissance inexploitable.
- Poser au plus juste sans aucune marge, alors qu'une seconde borne pour voiture électrique arrivera peut-être.
- Négliger le mode de pose et la température réelle du cheminement.
- Confier le tirage à un non-professionnel, ce qui annule les aides et fragilise la sécurité.
FAQ sur la section de câble d'une borne électrique
Quelle section pour une borne 7,4 kW à 20 mètres ?
Comptez généralement du 10 mm² cuivre, pour respecter la chute de tension sur cette distance. Un 6 mm² conviendrait sur une dizaine de mètres seulement.
Peut-on utiliser de l'aluminium ?
Oui, surtout sur les grandes longueurs en copropriété ou en parking pro. L'aluminium impose une section supérieure au cuivre à intensité égale, mais reste économique sur les gros câbles.
Le câble peut-il être enterré ?

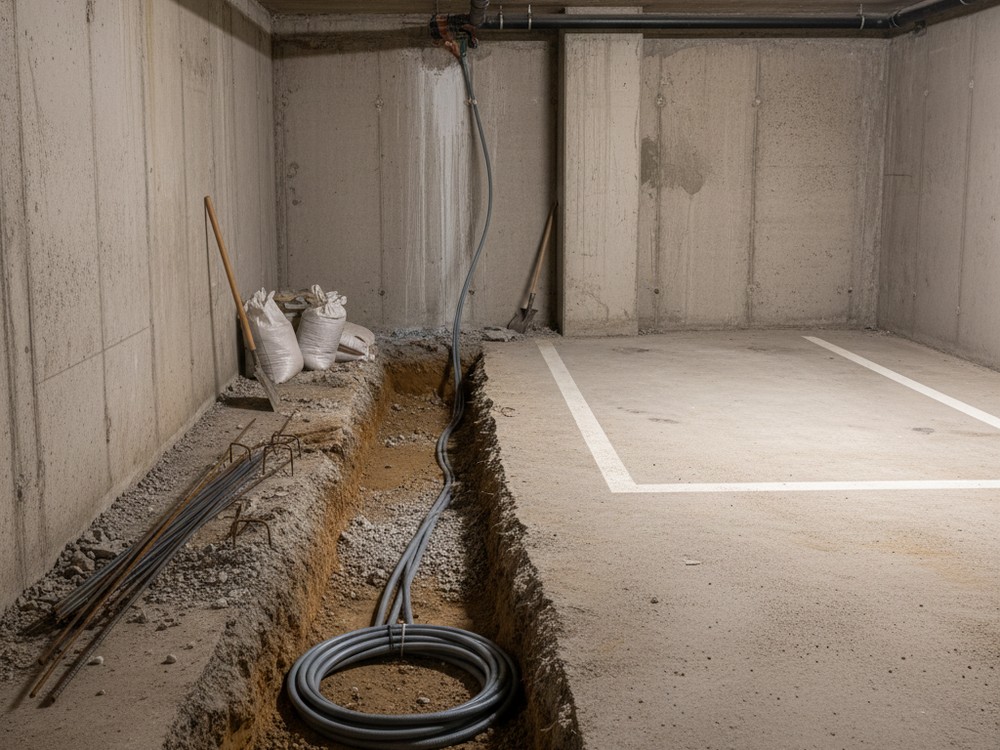

Oui, dans une gaine adaptée et à la profondeur réglementaire. Le mode de pose enterré modifie l'intensité admissible, donc le calcul de section.
Faut-il prévoir une borne future ?
Si l'espace ou le foyer évoluent vers un second véhicule, surdimensionner le câble dès maintenant évite de tout refaire plus tard. Le surcoût immédiat est souvent inférieur au coût d'une seconde tranchée.
Faites valider votre projet par un installateur IRVE
Le bon câble, c'est celui calculé pour votre puissance, votre distance et votre mode de pose réels, pas une valeur copiée sur un forum. Une visite technique permet de mesurer le parcours, de vérifier le tableau et de garantir une borne de recharge qui charge à pleine puissance sans risque. Pour un dimensionnement fiable et conforme à La Rochelle, demandez un devis gratuit : un installateur certifié IRVE étudiera votre cas et vous proposera la section adaptée.
